CAD（Fusion 360）でプラモデル作成 ～角を取る【面取り・フィレット】～
CADで物体を作った時、ブロック状のゴツゴツした造形になると思います。
角を削って丸みを持たせたい場合は、どうすればいいのでしょうか？
方法は、「面取り」と「フィレット」の2種類あり、どちらも簡単なのでご紹介します。
1.面取り
まずは、「面取り」です。
直方体で、「面取り」をしていきます。
やり方は、以下の通りです。
【手順】
-

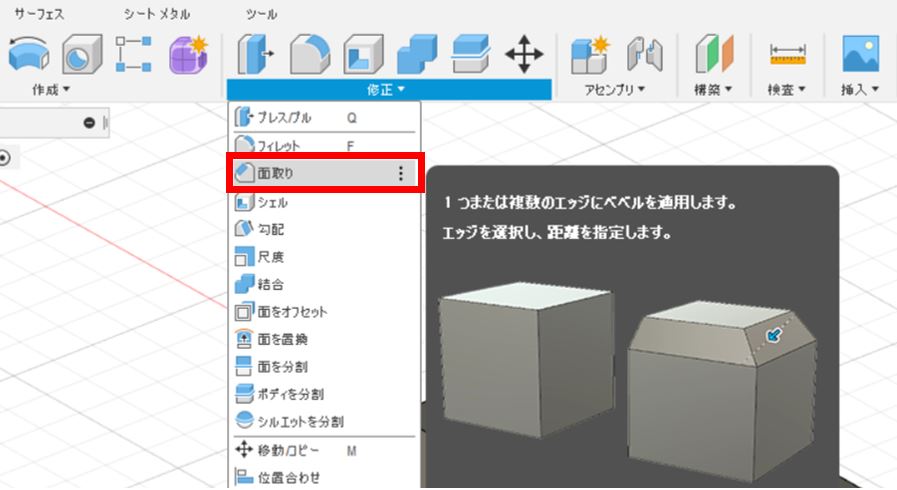

「修正」→「面取り」を選択します。
-
角を落としたい辺を、クリックします。
-
「距離（画面の赤い四角）」に削る長さを入力します。
どれくらい削るかは、ここで調整します。
-
OKを押せば、面取り完了です。
図のように、角が斜めに削れています。
「面取り」は辺を複数クリックすることで、一気に角を削ることができます。
※「Shift 」+ クリックで、複数の辺を選択できます。
表面の角を、全て「面取り」しました。
次に、少し複雑な造形物で「面取り」をしてみます。
「面取り」する前の造形物が、こちらです。
（ちなみにこの顔の作り方は、こちらの記事で紹介しています。）
これを、「面取り」してみると、、、
こんな感じになります。
面取りをやった後の方が、全体の情報量が増えていい感じになります。
2.フィレット
では次に、「フィレット」を使用します。
「フィレット」とは「面取り」と同様に角を削りますが、角に丸みを持たせます。
やり方は、以下の通りです。
【手順】
-
「修正」→「フィレット」を選択します。
-
角を落としたい辺を、クリックします。
※「Shift 」+ クリックで、複数の辺を選択できます。
-

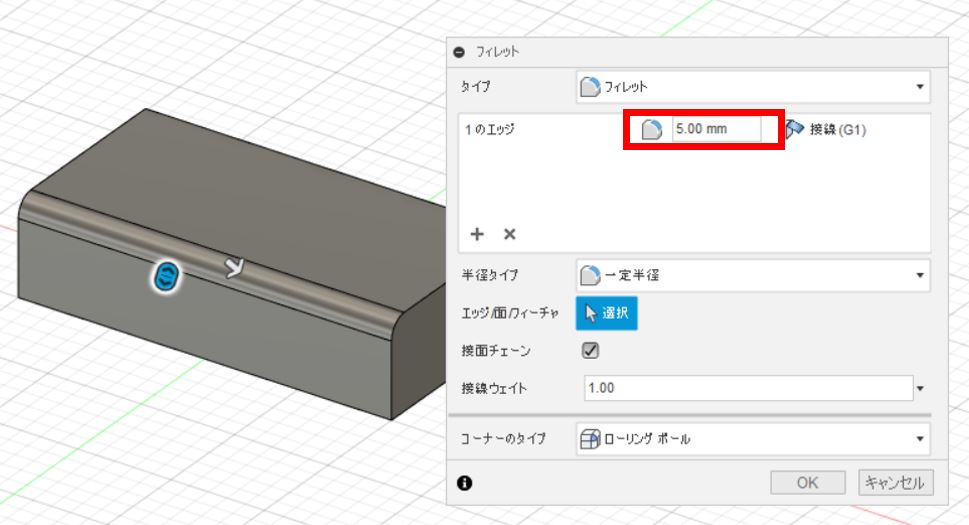

「1のエッジ（画面の赤い四角）」に削る長さを入力します。
どれくらい削るかは、ここで調整します。
-
OKを押せば、フィレットが完了です。

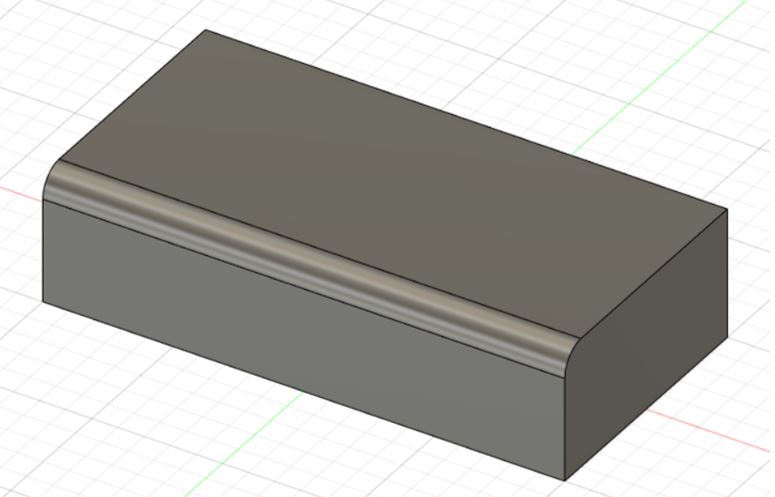

図のように、角が丸く削れています。
操作手順は、「面取り」と同様ですね。
面取りと同様に全ての角を削ると、こんな感じです。

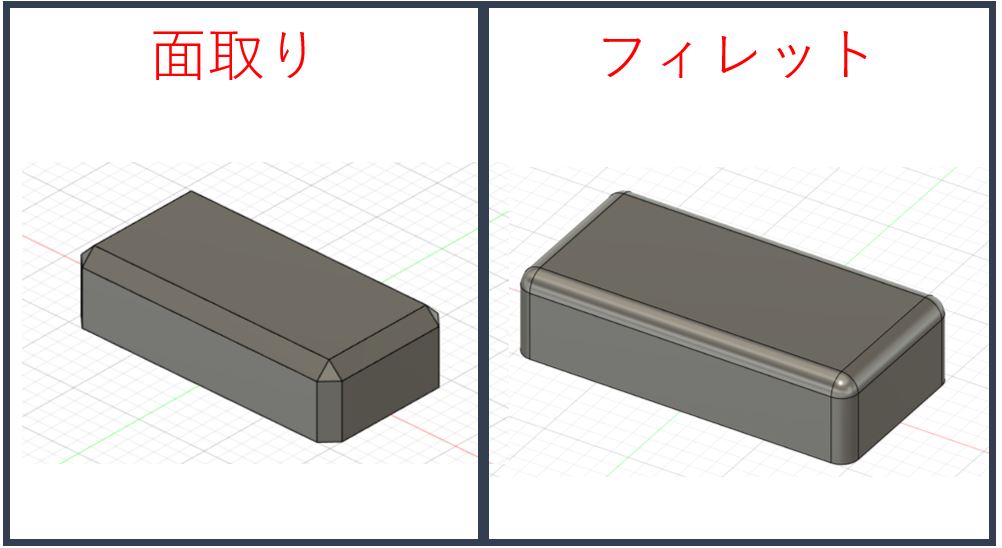

「面取り」と比較すると、以下の通りになります。
そして、複雑な造形物で「フィレット」をしてみると、こんな感じになります。
皆さんは、「面取り」と「フィレット」のどちらのデザインが好みでしょうか？
「面取り」を使うか「フィレット」を使うかは、状況に応じて使い分けてみましょう。
（ロボット系のデザインをするなら、メカメカしさが出る「面取り」がいいと思います。）
以上で、「面取り・フィレット」についての説明を終わります。
