自作ゾイドワイルド ~胴体その④【ジョイントを使う】~

f:id:o-atsushi:20201117104213j:plain

前回までにデザインしてきた胴体パーツを、「ジョイント」を使って組み上げていきます。



ただ結果から言うと、うまくいきませんでした!(^^)/

パーツを修正して改善です。。。(これも経験。)





1.「ジョイント」の前準備

 まずは、ジョイントを行うために必要な準備をします。



始めに、ポリキャップのデザインをしました。

f:id:o-atsushi:20201118205635j:plain

これを関節部分にはめていく予定です。



次に、「コンポーネントです。

コンポーネント」とは、造形した複数の部品が別々のパーツであると表すための設定です。

  この設定をしないとジョイントを行う際に別々のパーツとして認識してくれず、組み上げることができません。



コンポーネントの手順】

下図の「ボディ」タブを右クリックして「ボディからコンポーネントを作成」を選択します。

f:id:o-atsushi:20201118205652j:plain

 このようにボディーのパーツの1つ1つが、別々にタブに分かれました。

f:id:o-atsushi:20201118205743j:plain

これで、コンポーネントが完了しました。



1つずつコンポーネントする場合は、各ボディーを右クリックして「ボディーからコンポーネントを作成」を選択してください。

f:id:o-atsushi:20201118205757j:plain

 準備はこれで完了です。



2.「ジョイント」で組み立て開始

組み立てる方法は、「ジョイント」「位置固定ジョイント」の2種類があるようです。

「ジョイント」はパーツがばらけている時に、使用します。

すでにパーツが組み合わさっている場合は、「位置固定ジョイント」を使った方がいいです。

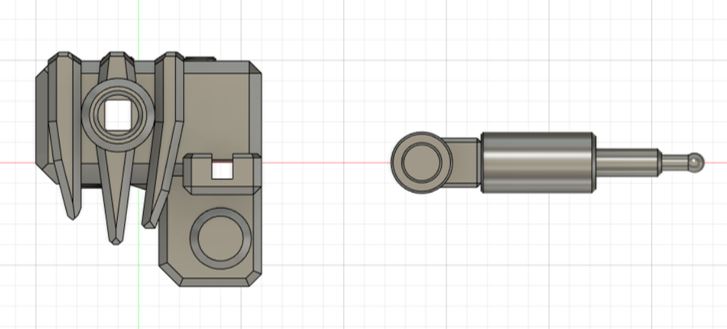

今回は、下図の2パーツに対して、普通の「ジョイント」の使い方を紹介します。

f:id:o-atsushi:20201118210116j:plain



【ジョイントの手順】

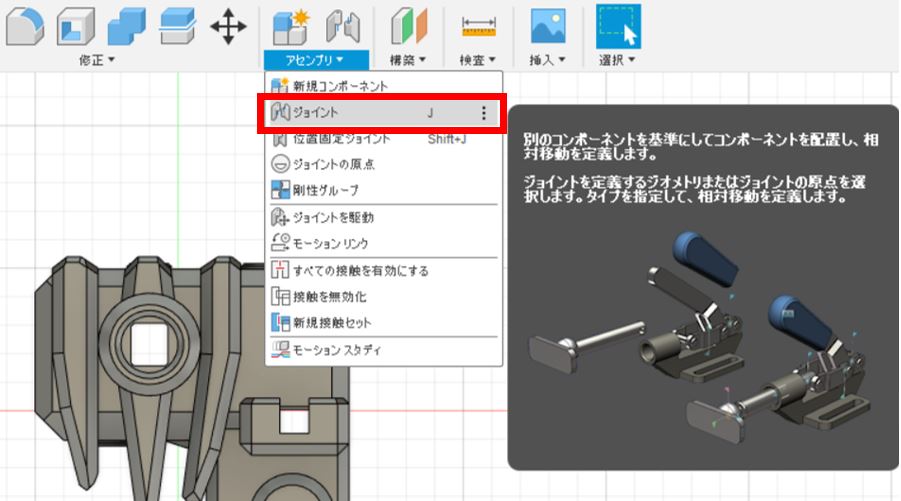

  1. アセンブリ」→「ジョイント」を選択する。

    f:id:o-atsushi:20201118210017j:plain

    ※下図のポップアップが表示された場合は、「位置をキャプチャ」を選択する。

    f:id:o-atsushi:20201119111306j:plain
    (これはコンポーネントしたパーツを移動させた後で、ジョイントを使用した際に表示されるみたいです。)

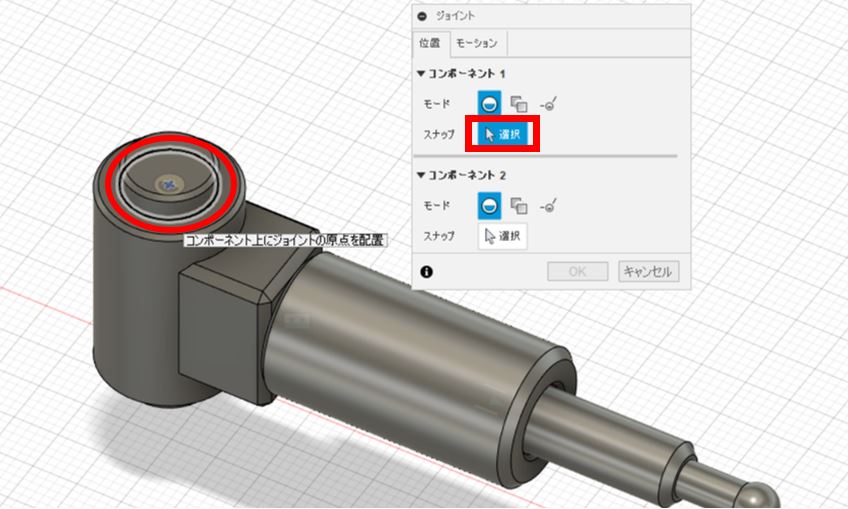

  2. 1つ目のパーツの接合部分(下図の赤い丸)を、選択する

    f:id:o-atsushi:20201118210458j:plain

    選択をすると、このように選ばれたパーツが透明になります。

    f:id:o-atsushi:20201118210646j:plain

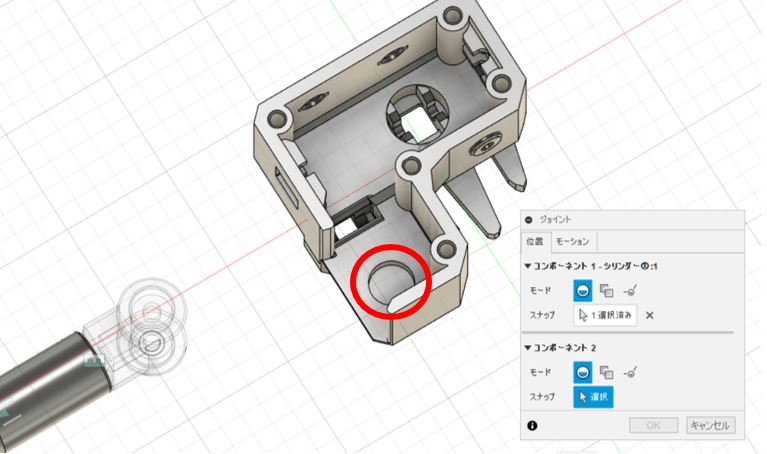

  3. 2つ目のパーツの接合部分を、選択する。

    今回は、このパーツの裏側の丸軸部分を選択しました。

    f:id:o-atsushi:20201118210715j:plain

    (拡大すると、この部分になります。)

    f:id:o-atsushi:20201118211108j:plain



  4. 選択をすると、自動的にパーツがくっつきます。

    f:id:o-atsushi:20201118210934j:plain

    くっついたパーツは下図の赤い四角の部分で、細かく位置調整できます。

    f:id:o-atsushi:20201118211156j:plain

    【注意】

    複雑な造形をジョイントする場合、接合部分が正しく選択できていなくて、思った通りに組み合わされないことが多いです。

    上手く組みあがらない時は、接合部分が間違っている可能性があります。(正直ここは、使って慣れていくしかないと思う。)



  5. 次に、「ジョイント」タブの「モーション(下図の赤い四角)」項目に切り替えます。

    f:id:o-atsushi:20201118211304j:plain



  6. 今回は、丸い軸を組み合わせて回転させる動きになるので「回転」を選びます。

    f:id:o-atsushi:20201118211559j:plain

    クリックすると、選択した種類ごとにパーツが自動的に可動して、動きを確認できます。

    【ジョイントの種類】 今回使ってみたのは、以下の4種類です。)

    剛性:パーツを固定する

    回転:丸軸で可動させる

    スライダ:シリンダーを上下させる

    ボール:ボールジョイント接続させる

    f:id:o-atsushi:20201119122231j:plain



  7. OKを押すと、ジョイントの設定が完了です。

    次に、片方のパーツを固定しましょう。

    下図のタブから対象のコンポーネントを右クリックして、「固定」を選択します。

    f:id:o-atsushi:20201119122245j:plain

    固定をしないとパーツをクリックして動かす時、2つのパーツが一緒にくっついて移動してしまいます。



  8. 全ての設定が完了しました。

    f:id:o-atsushi:20201118214912j:plain

    このようにパーツをクリックして動かすと、回転します。

    f:id:o-atsushi:20201118214924j:plain





3.「接触」の有効化

「ジョイント」をしただけだと、下図のようにパーツを貫通して回転してしまいます。

f:id:o-atsushi:20201118214939j:plain

これを解消するためには、接触の設定を行います。

方法は2つあります。

1つ目は、アセンブリ」→「すべての接触を有効にする」を選択する方法です。

f:id:o-atsushi:20201119141410j:plain

ただ、これはFusion360のシステム処理が重くなるらしいです。



なので、個人的には2つ目の「接触セット」の方法を推奨します。

接触セットの手順】

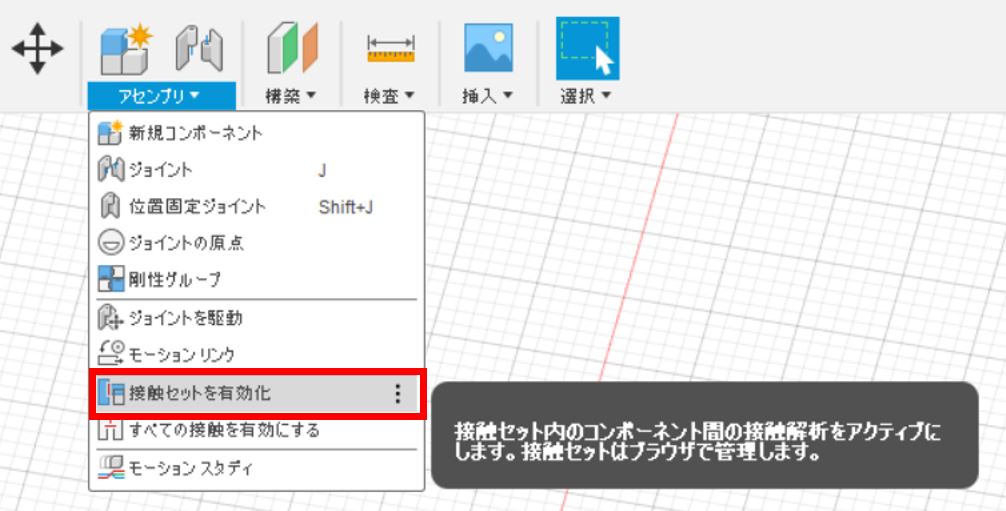

  1. アセンブリ」→「接触セットの有効化」を選択する。

    f:id:o-atsushi:20201119100548j:plain

    ※下図のように、画面左上のタブに接触:セット」が作成されます。

    f:id:o-atsushi:20201119100652j:plain



  2. アセンブリ」→「新規接触セット」を選択する。

    f:id:o-atsushi:20201119100732j:plain



  3. 接触を有効化させたいパーツを、2つ選択する。

    f:id:o-atsushi:20201119122331j:plain



  4. OKを押したら、設定は完了です。

    他の部品の接触も有効化させたい場合は、再度アセンブリ」→「新規接触セット」で設定しましょう。

    接触を有効化した設定は、先ほど作成した接触:セット」のタブから確認することができます。

    f:id:o-atsushi:20201119104538j:plain



このように「ジョイント」と「接触セット」を使って、他の部品やポリキャップなどを組み立てていきました。





4.「ジョイント」をやってみた結果

ジョイントの設定は簡単そうだと思いましたが、実際は上手くいきませんでした。



下図のようにパーツが変な向きで接着されました。

移動して向きを調整することもできません(笑)。

f:id:o-atsushi:20201119104844j:plain

ちなみに、正しい向きはこれ。(接触の有効化を解除して、移動させた。)

f:id:o-atsushi:20201119105058j:plain

 加えてシリンダーが長すぎて、後ろの胴体と接合できないです。



 あとジョイントとは関係ないですが、前の胴体部分のバランスが大きいと感じました。

f:id:o-atsushi:20201119105203j:plain

(最初から組み上げた状態で造形していたら、もっと早く気づいたのですけどね。。。)



色々と改善点が、見つかってきました。



5. まとめ

【上手くいかなかった点】

  1. パーツが変な向きでジョイントされて、向きの調整ができなくなった
  2. シリンダーのパーツが長すぎて、後ろの胴体とつながらない

これらの解決策を、考えていきます。



1. パーツが変な向きでジョイントされて、向きの調整もできなくなった

これは、ポリキャップと接続しているパーツのジョイントで接触を有効化すると起こりました。

なので、接合部のパーツの寸法を見直していこうと思います。



 2. シリンダーのパーツが長すぎて、後ろの胴体とつながらない

 シリンダーのサイズを再調整していこうと思います。

(加えて前の胴体も大きすぎるので、胴体の再調整もしたいと思います。)





 今回の「ジョイント」を使ってみて分かったことは、「最初から組み立てた状態で造形するほうがいい」ということです。(気づくの遅すぎただけかも。。)



やっぱり最初の基本設計は大事だと学びました。 (後になって手戻りがかなり発生してしまうので、、、)

でも、いい経験になりました。





6. 追記

「ジョイント」が失敗に終わりましたが、後日もう一度挑戦したら上手くいきました。

f:id:o-atsushi:20201124130331j:plain

変な方向にくっついてしまう原因は、どうやら接合部の選択が悪かったみたいです。(特に軸とボールジョイントの部分)

また、「ジョイント」でくっつけて位置を調整した後に、「接触セット」を有効にしたほうが良いかな?とも思いました。

これもいい勉強になります。



ただ、胴体の可動範囲が狭かったです。。。

f:id:o-atsushi:20201124130124j:plain

胴体のデザインの修正に加えて可動範囲が広くなるように、次回再調整していこうと思います。



以上で終わります。
