CAD(Fusion 360)でプラモデル作成 ~細かい造形をする【顔を作る】~

f:id:o-atsushi:20201102095359j:plain



プラモデルには、目や牙などの細かく造形されたパーツがあります。

このような細かい部分は、どのようにデザインするのでしょうか?



その方法は、「何度も押し出せ!!」です。



という訳で今回は、ゾイドの顔パーツを作成していきます。

イラストで描いた下絵をベースに、CAD(Fusion 360)でデザインしていきます。

(あくまで自己流のため、もっといい方法もあるかもしれませんが参考までに。)





スケッチで下書き

では、作業を始めていきます。

今回CAD(Fusion 360)でデザインしていくベースは、こちらのイラストです。



ゾイドの顔をイメージして、描いてみました。

f:id:o-atsushi:20201102105650j:plain


このイラストをベースに、Fusion 360のスケッチに 下書きしていきます。



【手順】

  1. まずは、全体のサイズ感のバランスを取るために四角の枠を描きます。

    この中に納まるように顔を描いていきます。(サイズは、縦5センチ×横5センチ)

    f:id:o-atsushi:20201102104149j:plain



  2. アウトラインを描いていきます。

    f:id:o-atsushi:20201102104347j:plain



  3. アウトラインの次は、顔の細かいパーツ線を描いていきます。

    f:id:o-atsushi:20201102104632j:plain


    ※目や牙などの小さいバーツの線を引くときは、画面を拡大して線を引くのが楽です。

    f:id:o-atsushi:20201102104911j:plain



  4. 線が引けたら、最初に引いた外枠の四角を消して完成です。

    こんな感じでスケッチしました。

    f:id:o-atsushi:20201102105303j:plain

    スケッチはこれで終わりです。




部位ごとに押し出す

次は、パーツを立体的にします。

細かい造形部分は、何度も「押し出し」を繰り返して立体的にします。



※今回は顔パーツをモナカ割りにするので、顔半分しか造形しません。



では、手順の説明に入ります。



【手順】

  1. 「作成」→「押し出し」を選択

    f:id:o-atsushi:20201102110504j:plain


     下書きのすべてを選択して、押し出します。

    f:id:o-atsushi:20201102110801j:plain

    ※この時は「距離」を12ミリにしていますが、これだと顔の幅が厚すぎたので8ミリくらいがちょうどよかったです。



  2. まず、1回目の「押し出し」が完了しました。

    f:id:o-atsushi:20201104161113j:plain



  3. 再度「作成」→「押し出し」を選択します。

     でも今回は、1回目よりも厚みを出したい部分だけ選択します。

    f:id:o-atsushi:20201104161349j:plain

    1回目より2ミリほど、厚い層が追加されました。

    f:id:o-atsushi:20201104161528j:plain



  4. この動作(「押し出し」)を何度も繰り返して、部位ごとに段差を付け足していきます。

    f:id:o-atsushi:20201104162252j:plain

     6回ほど「押し出し」をしたのが、こちらです。

    f:id:o-atsushi:20201104162551j:plain



これで、顔の基本部分は完成です。



口の造形をする

下の図のように、今の造形だと「牙」の部分が口の中まで繋がっています。

f:id:o-atsushi:20201104163127j:plain

これも「押し出し」を使うことで、余分な部分を切り取ることができます。



【手順】

  1. 「作成」→「押し出し」を選択。

    押し出す部分は、牙の3本だけ選びます。

    f:id:o-atsushi:20201104163320j:plain



  2. 「操作」項目を「切り取り」に設定します。

     ちょうどいい牙の太さになるまで、「距離」項目で長さを調整します。

    f:id:o-atsushi:20201104163658j:plain

    今回は、牙の厚さを2ミリにしました。



  3. また、下顎(アゴ)との接合部分も切り取ります。

    f:id:o-atsushi:20201104164609j:plain

    今回は下顎のデザインは行いませんが、左右に分かれた顔パーツに下顎のパーツを挟み込んで組み立てる想定です。



牙と顎(あご)の造形は、以上です。



「面取り」でリアルさを増す

顔のデザインをさらに立体感を持たせるために、「面取り」を行います。



【手順】

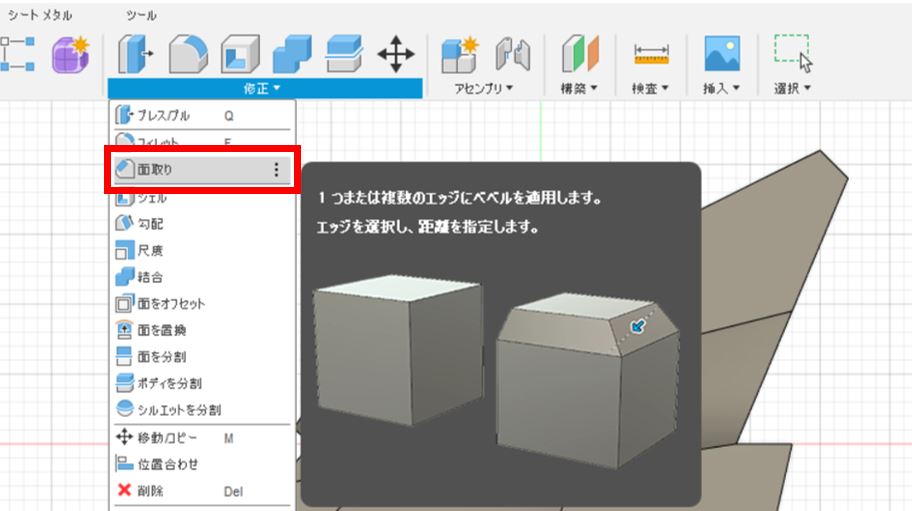

  1. 「修正」→「面取り」を選択する。

    f:id:o-atsushi:20201104204707j:plain



  2. 顔の表面の辺を全てクリックして選択していきます。

    (「Shift」+ Enterで複数選択が可能)

    f:id:o-atsushi:20201104204842j:plain



  3. 選択した辺を全て約1ミリで「面取り」しました。

    f:id:o-atsushi:20201104205250j:plain

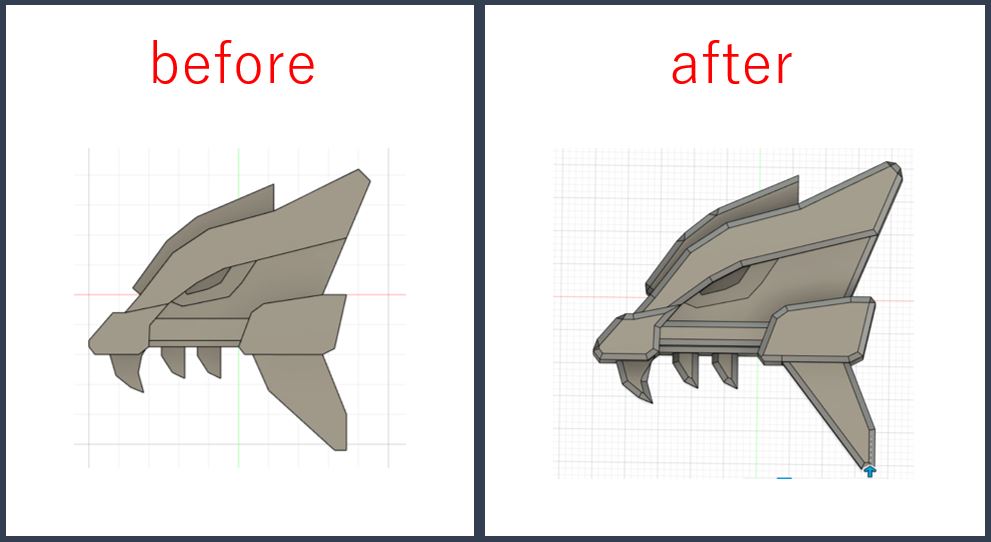

    「面取り」をする前と、後での比較です。

    f:id:o-atsushi:20201104210938j:plain
    「面取り」をした方が、より生物らしさが出てきたと思います。



  4. 「面取り」は、辺の場所や削る大きさによって色々デザインすることができます。

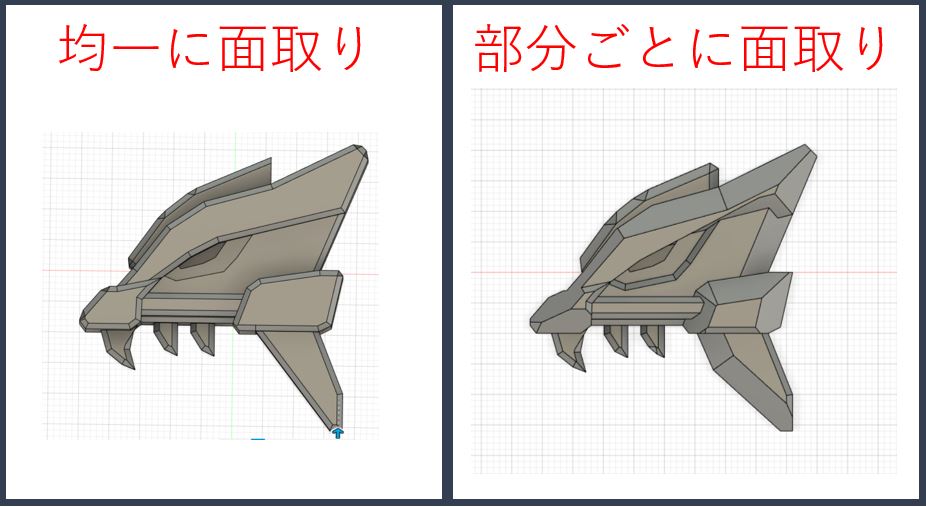

    例えば、下の図は大小さまざまな「面取り」を行いました。

    f:id:o-atsushi:20201104211121j:plain



    こっちの方が、より立体感が出たと思います。

    f:id:o-atsushi:20201104210921j:plain



最後の仕上げ

プラモデルのパーツに造形するために、「シェル」で裏面をくりぬいて「ミラー」で反対側を複製します。

【手順】

  1. 「修正」→「シェル」を選択する。

    f:id:o-atsushi:20201104211440j:plain



    画像のように顔の裏面を選択します。

    f:id:o-atsushi:20201104211541j:plain



  2. 「内側の厚さ」で厚さの長さ(今回は2ミリ)を入力し、OKを押します。

    f:id:o-atsushi:20201104211652j:plain



  3. 最後に「作成」→「ミラー」から、作成した顔と、対称面を選択して複製すれば完成です。

    f:id:o-atsushi:20201104211851j:plain

    手順は以上で、終了です。

    (「ミラー」の方法を詳しく知りたい人は、下の関連記事を拝見してみてください。)





【補足説明】

今回作成したパーツの裏側にダボ穴を作りたい人は、こちらの記事も拝見してみてください。(ミラーの詳しい方法も書いてあります。)

timao.hatenablog.com



以上で「細かい造形をするための方法」について、説明を終わります。
